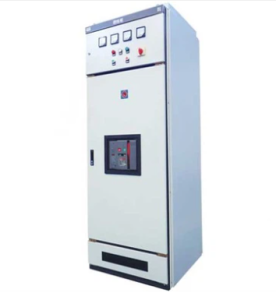

Основные параметры и правила выбора серии GGD низковольтных коммутационных щитов

2. Определение и значение ключевых параметров

2.1 Номинальное напряжение (Rated Voltage)

Значение напряжения, при котором оборудование стабильно работает в течение длительного времени. Для всех моделей серии GGD оно составляет 380 В, что соответствует стандартному напряжению низковольтных распределительных систем в Китае и обеспечивает стабильность изоляционных и электрических характеристик оборудования в обычных рабочих условиях.

2.2 Номинальный ток (Rated Current)

 Максимальный ток, который оборудование может выдерживать длительно без перегрева. Для разных моделей серии GGD доступны несколько вариантов (например, GGD-1000-15 включает 400 А, 600(630) А, 1000 А), что позволяет гибко подбирать модель в зависимости от мощности нагрузки.

2.3 Ток разрыва короткого замыкания (Rated Short-circuit Breaking Current)

Максимальный ток, который оборудование может безопасно разорвать при коротком замыкании, что отражает его способность устранять неисправности. Например, для GGD-1000-15 этот параметр составляет 15 кА, что означает возможность разрыва короткого замыкания в этом диапазоне и предотвращения распространения неисправности.

2.4 Ток кратковременного сопротивления короткому замыканию (Rated Short-time Withstand Current)

Ток, который оборудование может выдерживать в течение короткого времени при коротком замыкании, что отражает его механическую и тепловую стабильность. Для серии GGD этот параметр соответствует току разрыва короткого замыкания (например, для GGD-1600-30 оба параметра составляют 30 кА), что гарантирует, что оборудование не будет повреждено в момент короткого замыкания.

2.5 Пиковый допустимый ток (Rated Peak Allowable Current)

Способность выдерживать пиковый ток при коротком замыкании, обычно составляющая 2–2,5 раза от тока кратковременного сопротивления (например, 105 кА для GGD-3150-50 — это 2,1 раза больше 50 кА), что позволяет справляться с мгновенным ударом короткого замыкания.

3. Стратегия выбора модели серии GGD

GGD-1000-15

Подходит для небольших и средних распределительных сценариев (например, распределение электроэнергии в небольших заводах и коммерческих зданиях) и систем с низким уровнем короткого замыкания.

GGD-1600-30

Подходит для сценариев со средней нагрузкой и немного повышенным риском короткого замыкания (например, крупные коммерческие комплексы, средние промышленные цеха). Способность разрыва и сопротивления 30 кА позволяет справляться с большинством обычных неисправностей короткого замыкания.

GGD-3150-50

Предназначен для крупных промышленных нагрузок (например, тяжелые промышленные цеха, кластеры высокомощных оборудования). Высокая способность разрыва и сопротивления короткому замыканию (50 кА) обеспечивает безопасность системы при сильном ударе короткого замыкания.

4. Заключение

Понимание ключевых параметров низковольтных коммутационных щитов и логики выбора модели серии GGD является основой для обеспечения эффективной и безопасной работы распределительной системы. Предприятия должны подбирать соответствующую модель оборудования, учитывая особенности собственной нагрузки, риски неисправностей и другие факторы.
