Однофазные или трехфазные трансформаторы 10-2500 кВА?

Вопрос, который на первый взгляд кажется простым, но на практике упирается в кучу нюансов — от реальной нагрузки на объекте до будущего расширения производства. Часто заказчики, особенно те, кто не сталкивался с энергетикой плотно, думают шаблонно: ?мощность есть — и хорошо?. А потом оказывается, что однофазный трансформатор на 250 кВА в цеху — это головная боль с перекосом фаз, или наоборот, трехфазный на 50 кВА для небольшого магазина — неоправданное усложнение и переплата. Давайте разбираться без воды, как это бывает на реальных объектах.

Где корень проблемы: нагрузка и сеть

Все начинается не с каталога, а с проекта или хотя бы с понимания, что будет питаться. Если у вас объект с преимущественно однофазной нагрузкой — освещение, розетки в офисе, небольшие мастерские с ручным инструментом — и при этом ввод от сети тоже однофазный, то зачем городить трехфазку? Но тут же возникает ?но?: а если нагрузка неравномерная? Однофазные трансформаторы, особенно в диапазоне выше 100 кВА, сами по себе создают несимметрию в сети. Видел объект, где поставили три однофазных трансформатора по 160 кВА, чтобы собрать условную трехфазную систему для небольшого производства. В теории — гибко, можно менять по одному. На практике — постоянная борьба с регулировкой, разница в потерях, да и места они заняли больше, чем один трехфазный аналог.

С трехфазными трансформаторами проще, когда речь идет о стандартном промышленном оборудовании — станки, вентиляция, насосы, компрессоры. Мощность от 100 кВА и выше — это почти всегда их территория. Но и здесь есть ловушка: часто проектировщики, перестраховываясь, закладывают трансформатор с большим запасом, скажем, 1000 кВА, когда пиковая нагрузка едва ли достигает 600. А это и повышенные потери холостого хода, и большие затраты на сам аппарат. Иногда разумнее взять модель на 630 кВА и предусмотреть возможность параллельной работы или будущего добавления мощности.

Кстати, про запас. Один из наших монтажников как-то сказал: ?Лучший трансформатор — это тот, который зимой греется, а летом едва теплый?. Имел в виду, что он работает в оптимальном режиме, не на холостом ходу и не на пределе. Для диапазона 10-2500 кВА это особенно важно. Маленький, на 10-25 кВА, если его перегрузить, выйдет из строя быстро. Большой, в 2000-2500 кВА, работающий на 30% нагрузки, будет просто жечь деньги на постоянные магнитные потери. Нужно считать, а не гадать.

Случай из практики: магазин и цех

Приведу два контрастных примера. Первый — сеть небольших супермаркетов. Заказчик хотел универсальности и initially рассматривал трехфазные трансформаторы на 160 кВА для каждого. Но когда посчитали нагрузку — холодильные витрины (в основном однофазные), освещение, кассы — трехфазная составляющая была мизерной. В итоге, после долгих споров с их электриком, остановились на однофазных трансформаторах на 100 кВА для большинства объектов и на 160 кВА для крупных. Сэкономили на оборудовании, кабелях и, что важно, на занимаемой площади в техподполье. Работают уже лет пять, нареканий нет.

Второй пример — небольшой деревообрабатывающий цех. Хозяин, наслушавшись ?советов?, купил б/у однофазный трансформатор на 250 кВА для питания трехфазных пилорам и фрезеров. Результат предсказуем: перекос фаз, падение напряжения, срабатывание защиты у соседей по сетевому участку и, в конечном счете, простой. Пришлось демонтировать и ставить новый, уже трехфазный трансформатор на 400 кВА. История дорогая и поучительная. Ключевая ошибка — непонимание природы нагрузки.

В таких ситуациях мы часто сотрудничаем с производителями, которые могут предложить не просто ?железо?, а консультацию. Например, ООО Шэньси Сифанг Хуаненг Электрическое оборудование (их сайт — https://www.sefon-electric.ru) из тех, кто не просто продает, а помогает считать. У них в портфолио как раз полный набор решений для диапазона 10-2500 кВА, и они всегда спрашивают про детали проекта. Их трансформаторы я видел в работе на одном из объектов по производству пластиковых изделий — тихие, с стабильными параметрами. Компания позиционирует себя как предприятие с полным циклом — от разработки до сервиса, что чувствуется, когда общаешься с их инженерами: могут и по чертежам пройтись, и по режимам работы сети подискутировать.

Технические нюансы, о которых не пишут в брошюрах

Говоря о выборе между однофазным и трехфазным, нельзя обойти стороной вопросы монтажа и обслуживания. Однофазный трансформатор на большую мощность — это тяжелый и габаритный монолит. Его транспортировка, разгрузка, установка требуют серьезной техники. Трехфазный, при той же общей мощности, часто компактнее и легче в плане монтажных работ. Но зато его ремонт в случае проблем с одной фазой сложнее — часто приходится отключать весь объект.

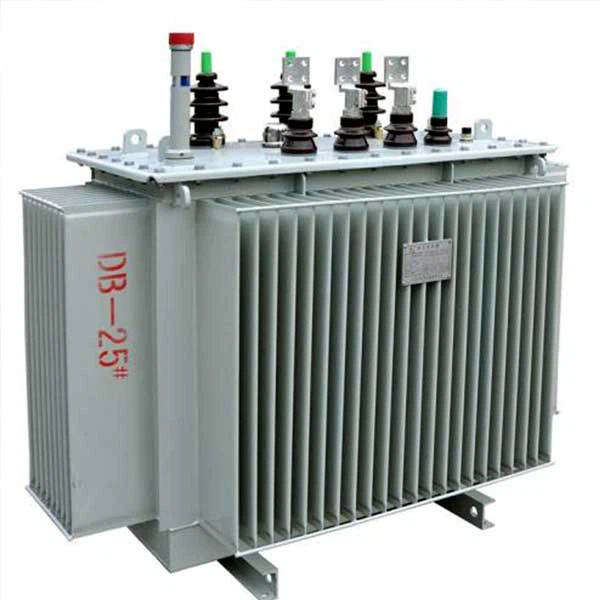

Еще один момент — система охлаждения. Для мощностей от 1000 кВА и выше это критично. Видел, как на складе поставили трехфазный трансформатор 2500 кВА с масляным охлаждением, но в poorly вентилируемом помещении. Летом температура подскакивала до критической, срабатывала аварийная сигнализация. Пришлось городить дополнительную принудительную вентиляцию, что тоже деньги. А могло быть заложено изначально, если бы проектировщик вышел из кабинета и посмотрел на место установки.

Современные тенденции — это, конечно, сухие трансформаторы. Они безопаснее (не горючи), не требуют масляного хозяйства, но и дороже, и чувствительнее к окружающей среде (пыль, влага). Для пищевого производства или фармацевтики — идеально. Для карьера или стройплощадки — не всегда. В диапазоне до 2500 кВА сейчас есть хороший выбор и тех, и других. Выбор часто упирается не только в бюджет, но и в нормы пожарной безопасности конкретного здания.

Про запас и будущее развитие

Очень часто заказчик просит: ?Сделайте с запасом, чтобы потом не переделывать?. Это логично, но запас должен быть умным. Если вы ставите трансформатор на новый цех, и точно знаете, что через два года будет вторая очередь, то имеет смысл либо сразу взять модель с учетом будущей нагрузки, либо предусмотреть место и фундамент для второго аппарата для параллельной работы. Слепо брать ?на вырост? трансформатор на 2500 кВА, когда текущая нагрузка 800 кВА — это экономически невыгодно.

Параллельная работа трансформаторов — отдельная тема. Для этого они должны быть правильно подобраны (одинаковые группы соединения обмоток, напряжения КЗ и т.д.). С однофазными такая схема возможна, но встречается реже. С трехфазными — стандартная практика для повышения надежности электроснабжения больших объектов. На одном из логистических комплексов мы как раз реализовывали схему с двумя трехфазными трансформаторами по 1250 кВА, работающими в параллель. Это дает возможность проводить обслуживание одного без остановки всего центра.

Здесь снова возвращаемся к важности грамотного проектирования и выбора поставщика. Нужна не просто ?коробка?, а устройство, которое впишется в конкретную систему. Когда видишь сайт вроде sefon-electric.ru, где компания ООО Шэньси Сифанг Хуаненг Электрическое оборудование подробно описывает свой подход — строгий контроль качества, мощная база, полный цикл — понимаешь, что здесь могут предложить нестандартное решение. Например, трансформатор с нестандартными группами соединения или особыми требованиями по уровню шума. Это ценно, когда работаешь со сложными объектами.

Итоговые соображения, без пафоса

Так что же в сухом остатке? Для малых мощностей, примерно до 100-160 кВА, и при явно однофазной нагрузке/вводе — можно смело рассматривать однофазные трансформаторы. Они проще, часто дешевле в закупке и монтаже. Но уже начиная с 250 кВА и при любой трехфазной нагрузке (даже если это набор однофазных потребителей, разнесенных по фазам) — смотрите в сторону трехфазных. Это обеспечит стабильность сети и избавит от проблем с перекосом.

Диапазон 10-2500 кВА огромен. Трансформатор на 10 кВА для киоска и на 2500 кВА для завода — это принципиально разные аппараты с точки зрения и технологии, и подхода к выбору. Нельзя дать одну универсальную рекомендацию. Нужно анализировать: что питаем? какая сеть на вводе? каков график нагрузки? планируется ли расширение? какие местные нормы?

Мой главный совет, основанный на горьком и сладком опыте: не экономьте на проектировании и консультации со специалистами, в том числе и с потенциальными поставщиками. Лучше потратить время на этапе выбора, чем потом переделывать или, что хуже, компенсировать убытки от простоев. Хороший трансформатор, будь он однофазный или трехфазный, — это не просто покупка, это инвестиция в стабильность всего объекта на годы вперед. И да, иногда правильный ответ лежит не в выборе ?или-или?, а в комбинированной схеме, но это уже тема для отдельного разговора.
