Динамический регулятор напряжения (DVR): интеллектуальное решение для устранения возмущений напряжения и повышения качества электроэнергии

С быстрым развитием промышленной автоматизации, интеллектуального производства и цифровой инфраструктуры электрическое оборудование становится все более чувствительным к возмущениям напряжения. Такие проблемы, как провалы напряжения, перенапряжения и внезапные колебания напряжения, могут привести к отказам оборудования, остановкам производственных процессов и значительным экономическим потерям. Для решения этих задач динамический регулятор напряжения (DVR, Dynamic Voltage Regulator) появился как передовое решение для управления качеством электроэнергии. Благодаря быстрой и точной компенсации напряжения технология DVR помогает поддерживать стабильные условия электроснабжения и защищать критически важные электрические нагрузки от неожиданных нарушений параметров напряжения. По мере того как различные отрасли предъявляют все более высокие требования к надежности электроснабжения, динамические регуляторы напряжения (DVR) становятся важным компонентом современных энергосистем, обеспечивая стабильную работу в таких сферах, как промышленное производство, возобновляемая энергетика, центры обработки данных и другие критически важные области применения.

Что такое динамический регулятор напряжения (DVR)?

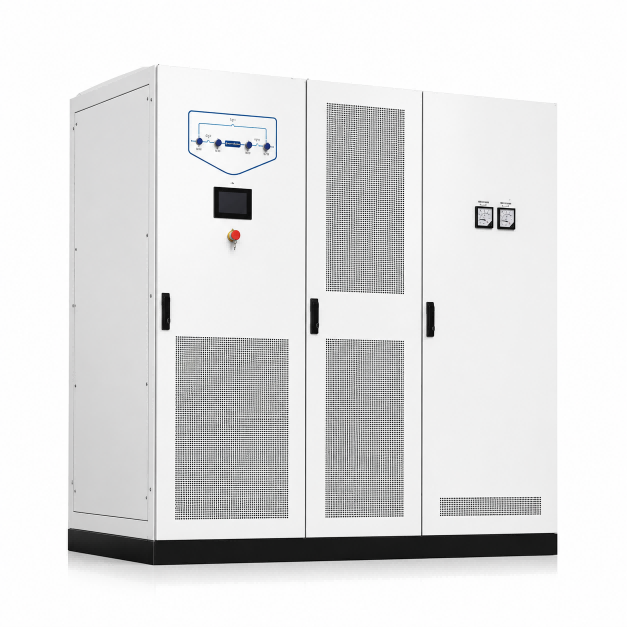

Динамический регулятор напряжения (DVR) — это активное устройство компенсации качества электроэнергии, подключаемое последовательно к сети и предназначенное для устранения провалов напряжения, перенапряжений и кратковременных перебоев электроснабжения длительностью в миллисекундном диапазоне. Он широко применяется в отраслях с высокими требованиями к качеству электроэнергии, включая производство полупроводников, медицинские учреждения и центры обработки данных. Благодаря мониторингу колебаний параметров сети в режиме реального времени, DVR быстро вводит компенсирующее напряжение для стабилизации напряжения на стороне нагрузки и предотвращения потерь, таких как остановка оборудования и потеря данных. Интегрируя силовую электронику и технологии накопления энергии, устройство обеспечивает высокую энергоэффективность, эксплуатацию без необходимости частого технического обслуживания, высокий уровень локализации и экономическую эффективность, а также поддерживает индивидуальные решения в соответствии с требованиями различных применений.

Структура и принцип работы динамического регулятора напряжения (DVR)

Динамический регулятор напряжения (DVR) использует модульную конструкцию, в которой пять основных модулей работают согласованно для обеспечения высокой точности компенсации и быстрого отклика:

• Модуль обнаружения и управления: Используя технологии FPGA и DSP, данный модуль выполняет высокоскоростной сбор параметров электросети, быстро обнаруживает отклонения и формирует управляющие команды. Кроме того, он оснащен встроенной системой управления CMS для защиты компонентов накопления энергии.
• Модуль накопления энергии: В качестве накопителя энергии используются суперконденсаторы, обеспечивающие до одного миллиона циклов заряда и разряда, срок службы без технического обслуживания до 20 лет, регулируемое время компенсации от 1 до 6 секунд и отсутствие гармонических загрязнений.
• Инверторный модуль: Используется технология IGBT четвертого поколения для преобразования постоянного тока в компенсирующее переменное напряжение с одинаковой частотой и фазой. Модуль способен обеспечивать компенсацию даже при экстремальных падениях напряжения.
• Модуль последовательного трансформатора: Оснащен изолированной конструкцией, которая вводит компенсирующее напряжение в сеть для реализации принципа наложения напряжений, одновременно обеспечивая безопасность оборудования.
• Модуль байпаса и защиты: Объединяет двойную систему электронного и механического байпаса с эффективностью более 99%. Он оснащен несколькими функциями защиты, обеспечивающими непрерывное электроснабжение нагрузки даже при возникновении неисправностей.

DVR работает на основе замкнутого контура управления и полностью автоматического режима функционирования. В нормальных условиях устройство осуществляет мониторинг параметров электросети и обеспечивает питание через электронный байпас. При обнаружении отклонений в работе сети DVR быстро активирует модуль накопления энергии и инверторный модуль, после чего через последовательный трансформатор вводит компенсирующее напряжение в электрическую цепь для стабилизации напряжения на стороне нагрузки. После восстановления нормального состояния электросети DVR автоматически возвращается к стандартному режиму работы. В случае возникновения неисправности устройство переключается в режим байпаса, обеспечивая бесперебойное электроснабжение нагрузки.

Особенности динамического регулятора напряжения (DVR)

• Быстрый отклик: Время обнаружения и реагирования ≤ 50 мкс, а общее время компенсации ≤ 2 мс, что обеспечивает мгновенное устранение возмущений напряжения без прерывания работы оборудования. Подходит для чувствительных электрических нагрузок.
• Точная компенсация: Охватывает различные виды нарушений напряжения, обеспечивая точность компенсации ≤ ±1% и уровень гармонических искажений выходного напряжения < 2,5%, что гарантирует стабильное качество электропитания.
• Надежная система накопления энергии: Использование суперконденсаторов обеспечивает работу без технического обслуживания, длительный срок службы, регулируемое время компенсации и экологически безопасную эксплуатацию.
• Высокая эффективность и энергосбережение: КПД байпасного режима ≥ 99% при низком энергопотреблении, что позволяет значительно снизить капитальные и эксплуатационные расходы на электроэнергию по сравнению с системами ИБП.
• Безопасность и стабильность: Многоуровневая резервная конструкция, высокая степень локализации ключевых компонентов, комплексные функции защиты и способность работать в сложных промышленных условиях.
• Интеллектуальность и гибкость: Визуализированное управление, поддержка различных методов связи, модульная расширяемость и возможность адаптации к различным уровням напряжения и требованиям по мощности, а также поддержка индивидуальных решений под конкретные задачи.

Технические параметры динамического регулятора напряжения (DVR)

Следующие параметры являются стандартными параметрами модели и могут быть настроены в соответствии с требованиями заказчика:

Заключение

Динамический регулятор напряжения (DVR) — это передовое решение для обеспечения качества электроэнергии, разработанное для устранения проблем нестабильности напряжения в современных электрических системах. Благодаря быстрому компенсированию напряжения, интеллектуальному управлению и надежным функциям защиты технология DVR помогает промышленным предприятиям и энергетическим компаниям достигать более безопасной и эффективной эксплуатации энергосистем. По мере того как мировые электрические сети становятся все более цифровыми и сложными, динамические регуляторы напряжения (DVR) будут играть все более важную роль в обеспечении стабильного электроснабжения и поддержке дальнейшего развития интеллектуальных энергетических систем.
