СВР 6-35кВ: новые технологии и тренды?

Когда слышишь ?новые тренды в СВР?, первое, что приходит в голову — это, конечно, цифровизация и ?умные? сети. Но если копнуть глубже, работая с конкретными проектами по замене или модернизации ячеек 6-10кВ, а иногда и 35кВ, понимаешь, что главный тренд — это не какая-то одна революционная технология, а сложное переплетение требований к надежности, адаптации к устаревшей инфраструктуре и, как ни странно, экономики жизненного цикла. Многие заказчики до сих пор считают, что главное — купить ячейку с самым современным вакуумным выключателем и микропроцессорной защитой, а потом её просто ?воткнуть? в старую КРУ. На практике же 70% проблем и инноваций кроется именно на стыке: в адаптации нового оборудования к старым фундаментам, шинопроводам, системам сигнализации и, что критично, к квалификации обслуживающего персонала.

От железа к ?цифре?: эволюция, а не революция

Давайте начнем с аппаратной части. Вакуумные выключатели — это уже давно не новость, стандарт де-факто для 6-35кВ. Но тренд последних лет — это даже не они сами, а их ?начинка? и сопряжение. Раньше ключевым был ресурс механических частей и стойкость вакуумной камеры к КЗ. Сейчас же фокус сместился на интегрированные датчики: датчики положения, встроенные датчики тока и напряжения для измерений класса 0.5, даже датчики частичных разрядов, встроенные прямо в изоляцию. Это позволяет не просто коммутировать, а постоянно диагностировать состояние.

Вот живой пример с одного из объектов по модернизации подстанции 10кВ. Заказчик хотел поставить ?самые умные? ячейки с полным комплектом мониторинга. Но при вводе в работу выяснилось, что существующая кабельная система вторичных цепей — старый контрольный кабель с алюминиевыми жилами — физически не может передать все данные с нужной скоростью и помехозащищенностью. Пришлось экстренно прокладывать новые трассы с витой парой и оптоволокном. Вывод: цифровизация начинается не с покупки ?умного? выключателя, а с аудита всей системы вторичных цепей и АСУ ТП. Без этого дорогие датчики становятся бесполезным грузом.

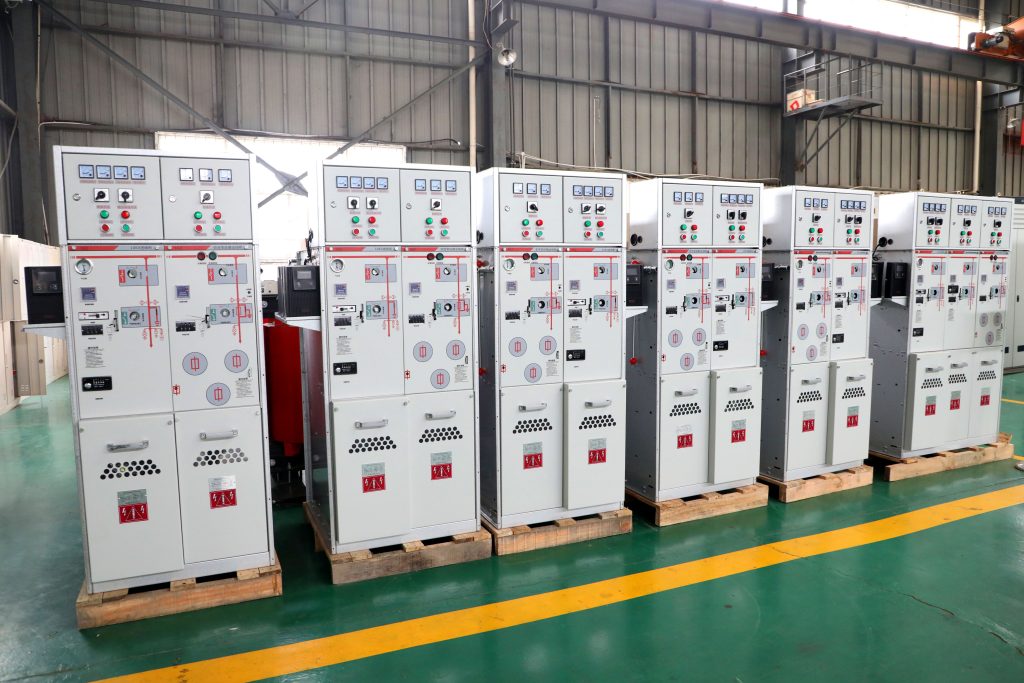

И еще о железе: заметный сдвиг — это применение твердотельной изоляции (эпоксидные смолы, литье) вместо традиционного воздуха с фарфоровыми опорниками. Компактность и нечувствительность к окружающей среде — это огромный плюс, особенно для городских камер КСО или установок в агрессивных средах. Но есть и обратная сторона: ремонтопригодность. Если в воздушной ячейке можно заменить опорный изолятор, то при пробое литой изоляции часто меняется весь полюс или модуль. Это заставляет по-новому считать стоимость владения.

Микропроцессорные терминалы: возможности и ловушки

Здесь поле для инноваций огромно. Современные терминалы — это уже не просто реле защиты, а многофункциональные устройства, совмещающие в себе защиту, автоматику, учет, регистрацию и связь. Тренд — унификация и открытость протоколов (IEC 61850 становится все более распространенным, даже на уровне 6-10кВ, хотя и медленно). Но опять же, практика вносит коррективы.

Частая ошибка — попытка загрузить в терминал абсолютно все функции, которые он технически может выполнять. В итоге получается сложнейшая логика, разобраться в которой при аварийной ситуации может только разработчик проекта. Я видел случаи, когда из-за неправильно настроенной блокировки от другого присоединения (реализованной ?на всякий случай?) нормально работающая ячейка не могла быть включена после планового отключения. Простой — несколько часов. Иногда ?меньше — значит лучше?. Надежная селективная токовая отсечка плюс МТЗ часто оказываются эффективнее навороченной дифференциальной защиты с торможением, если сеть разветвленная и с нестабильной нагрузкой.

Отдельная боль — это интеграция старых и новых систем. Допустим, на подстанции часть ячеек уже с современными терминалами, а часть — еще с электромеханическими реле. Собрать от них все данные в единый диспетчерский щит — та еще задача. Часто приходится использовать промежуточные шлюзы или, что дороже, постепенно менять все терминалы на совместимые. Здесь, кстати, некоторые производители комплектных распределительных устройств предлагают готовые решения ?под ключ?, что сильно экономит время настройки. Например, в проектах, где мы использовали шкафы от ООО Шэньси Сифанг Хуаненг Электрическое оборудование (sefon-electric.ru), часто шло предустановленное и протестированное ПО на их терминалах, что сокращало сроки пусконаладки. Их подход как раз из области ?полного набора услуг? — от проектирования до сервиса, что для сложных объектов критически важно.

Дистанционное управление и диагностика: за чем будущее?

Это, пожалуй, самый очевидный тренд. Возможность управлять ячейкой и получать данные о её состоянии из диспетчерского центра — это не просто удобство, это требование времени для создания цифровых подстанций. Но и здесь не все так гладко. Основной камень преткновения — каналы связи и их надежность. Радиоканал? Оптоволокно? GSM? У каждого свои ограничения по скорости, помехозащищенности и, главное, по требованию к энергоснабжению самого устройства связи (при пропадании оперативного тока на подстанции).

Один из наших пилотных проектов по внедрению системы онлайн-диагностики частичных разрядов в кабельных сетях 10кВ столкнулся с проблемой ?ложных срабатываний?. Датчики, установленные на концевой разделке, были сверхчувствительными и фиксировали помехи от соседних линий или даже от работы силовых преобразователей в близлежащем цехе. Пришлось дорабатывать алгоритмы фильтрации сигнала и настраивать пороги срабатывания индивидуально для каждого присоединения, основываясь на фоновых измерениях. Это к вопросу о том, что готовая ?коробочная? технология редко работает сразу.

Еще один практический аспект — кибербезопасность. Как только оборудование получает IP-адрес и выход во внешнюю сеть (или даже в корпоративную), оно становится потенциальной мишенью. Требования к паролям, шифрованию данных, аппаратным файрволам и разделению сетей становятся не пожеланием, а обязательным пунктом в техническом задании. И это добавляет и стоимости, и сложности настройки.

Эксплуатация и сервис: меняется ли подход?

Новые технологии кардинально меняют роль персонала. Раньше электромонтер ?слушал? и ?осматривал? оборудование. Теперь он должен уметь работать с интерфейсом терминала, снимать логи, анализировать осциллограммы аварийных процессов. Это требует постоянного обучения. И здесь возникает разрыв: оборудование обновляется быстрее, чем переучиваются люди.

Яркий пример — переход от планово-предупредительных ремонтов (ППР) к ремонтам по фактическому состоянию (РФС). Теоретически, данные мониторинга (счетчики коммутаций, износ контактов, уровень частичных разрядов) должны точно указывать, когда оборудование нуждается во внимании. На практике же многие службы до сих пор боятся отходить от графика ППР, потому что не доверяют данным или не имеют регламентов действий по ним. Нужна не просто технология, а изменение всей системы управления активами.

Сервисные службы производителей, такие как те, что предлагает Шэньси Сифанг Хуаненг, становятся ключевыми партнерами. Их поддержка не заканчивается продажей. Речь идет о помощи в анализе телеметрии, проведении расширенной диагностики, обучении персонала. Для них, как для предприятия с полным циклом от разработки до услуг, это естественное развитие. Без такого сервиса многие продвинутые функции оборудования просто не будут раскрыты.

Куда все это движется? Вместо заключения

Так куда же движется мир СВР 6-35кВ? Если обобщить разрозненные наблюдения, то вектор — к созданию интегрированных, самодиагностируемых и адаптивных систем. Оборудование перестает быть набором разрозненных аппаратов. Это единый комплекс, где выключатель ?общается? с разъединителем, система защиты ?знает? о состоянии изоляции кабеля, а все данные стекаются в цифровой двойник подстанции.

Но главный вывод, который я делаю, глядя на последние проекты: технология ради технологии никому не нужна. Успешной будет та инновация, которая решает конкретную проблему: повышает надежность энергоснабжения конкретного завода, снижает эксплуатационные расходы для сетевой компании, позволяет вписать новое оборудование в старые тесные помещения КТП. Именно поэтому так важна глубокая проработка проектов и комплексный подход, о котором заявляют многие производители, включая упомянутую китайскую компанию.

Будущее, скорее всего, за гибридными решениями: часть функций — на месте (критичные защиты, управление), часть — в ?облаке? (анализ больших данных, прогнозное техобслуживание). И самое интересное начнется, когда накопятся массивы данных с тысяч единиц оборудования и алгоритмы ИИ смогут предсказывать отказы не по общим моделям, а по специфике конкретной сети. Но до этого еще далеко. Пока же основная работа — это грамотно, без лишней суеты, внедрять уже существующие технологии, помня, что любая ячейка, даже самая ?умная?, в итоге должна просто надежно включать и отключать ток.
