Интеллектуальный регулятор сетевого напряжения IPSVR
Интеллектуальный регулятор напряжения IPSVR предназначен для регулирования высокого/низкого напряжения в низковольтных распределительных сетях. Он использует высокочастотную технологию ШИМ, высокопроизводительные микросхемы управления и полноконтрольные силовые электронные компоненты. Он использует самые передовые теории и алгоритмы управления для контроля и регулировки напряжения в сети в режиме реального времени. Устройство состоит из силового блока и блока байпаса (автоматический байпас, ремонтный байпас), которые последовательно подключаются в электросеть. Он прост в установке, имеет низкую стоимость реконструкции, высокую надежность, а также обеспечивает такие функции, как управление гармониками, компенсация реактивной мощности и компенсация небаланса.
Описание
маркер

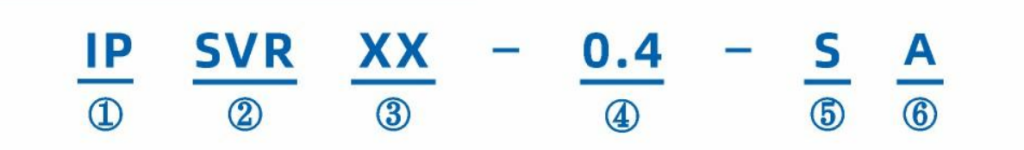

Определение типа
②Продукт:SVR-Intelligent(Series Connected)Регулятор линейного напряжения
③Компенсационная мощность:кВА
④Уровень напряжения:кВ
⑤S-последовательное P-параллельное T-трансформаторное соединение
⑥A-Вентиляторное охлаждение N-Конвекция

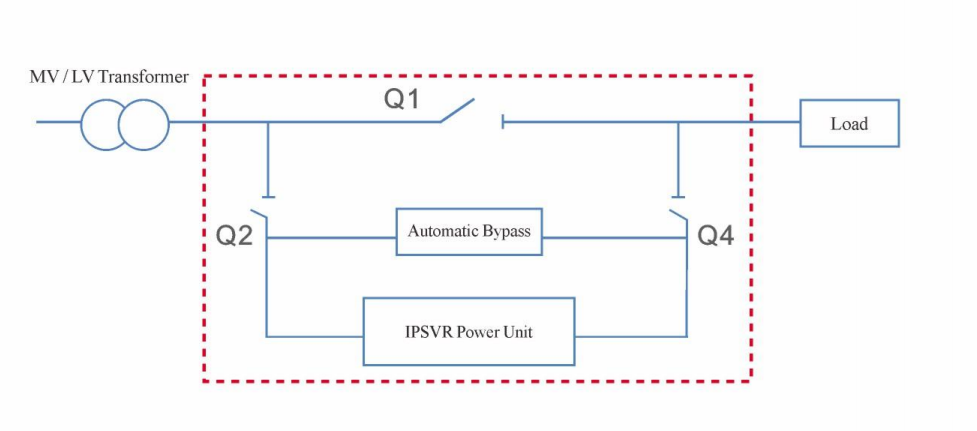

Принцип работы
Когда напряжение сети находится в пределах нормы, автоматический байпас закрыт, блок питания находится в состоянии ожидания, нагрузка питается непосредственно от сети;Когда входное напряжение сети низкое или колеблется, автоматический байпас быстро разрывается, инвертор компенсирует необходимое значение напряжения и продолжает подавать номинальное напряжение на нагрузку;
Когда напряжение сети возвращается в нормальный диапазон напряжения, автоматический байпас закрывается, блок питания переводится в состояние ожидания, и нагрузка получает питание непосредственно от сети;
Когда SVR не работает или поддерживается, нагрузка будет автоматически переключаться на обслуживание байпаса Q1, нагрузка напрямую питается от сети.

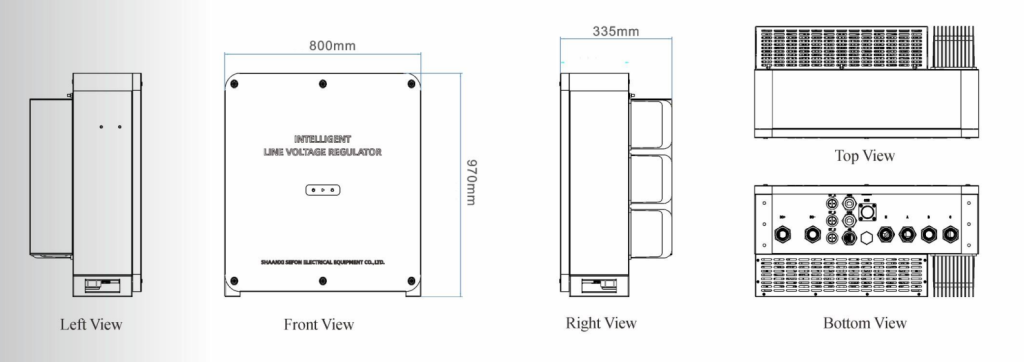

Размер

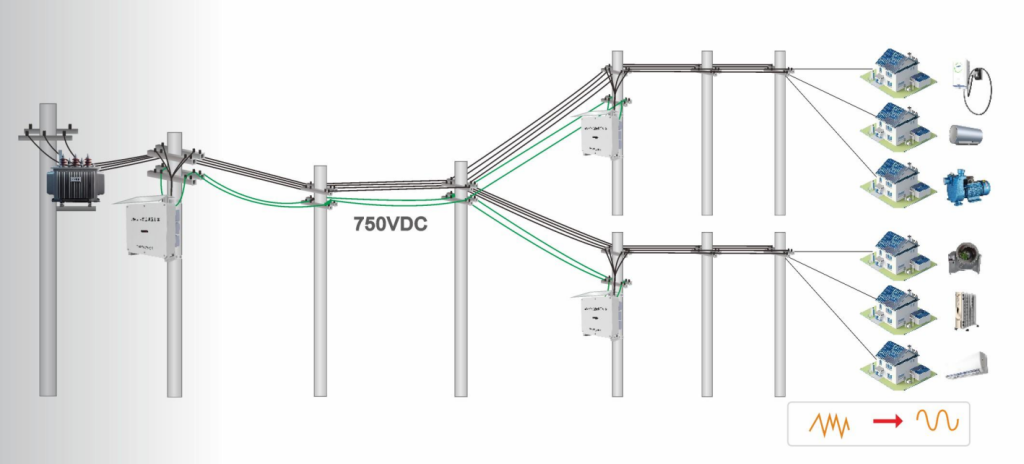

Сценарии применения
● Линии с пониженным напряжениемДлинный распределительный фидер (>700 м); сельскохозяйственные и племенные потребители, расположенные далеко от жилых районов; пониженное напряжение, вызванное высокой нагрузкой в часы пик утром, днем и вечером; пониженное напряжение, вызванное сезонными пиками электроэнергии, такими как праздники, весенний период орошения, летнее жаркое время и т.д. ● Перенапряжение линий из-за распределенной генерации
После подключения распределенной генерации к электросети, при неправильном планировании и эксплуатации, она может вызвать проблемы с перенапряжением в локальной сети из-за избыточной мощности, реверсивного потока мощности или недостаточной пропускной способности электросети.
Характеристики товара
Широкий диапазон регулирования напряженияДиапазон регулировки более-40%-+30% Технические особенности
Автоматическая регулировка напряжения Полностью электрические компоненты/бесконтактные
Быстро реагируют на быстрые изменения напряжения Подходят для любых видов нагрузок Экономическая эффективность
Не требует расширения линии Не требует больших инвестиций Экономичная альтернатива
Увеличение передачи электроэнергии
Снижение потерь в линии Гибкое использование
Гибкость и независимость от местоположения Сборка/разборка по мере необходимости Безопасность и надежность
Устанавливается последовательно Параллельный электрический байпас + байпас для обслуживания Мультиприложения
Регулирование напряжения Компенсация THD Компенсация реактивной мощности Режим байпаса Компенсация дисбаланса Мультизащита
Короткое замыкание, утечка тока, превышение температуры, напряжения/тока/частоты/нагрузки, низкое напряжение/частота и защита освещения и т.д. Конструкция IP54, подходит для агрессивных сред, таких как высокая температура, высокая влажность, соляной туман, пыль и т.д. Интеллектуальный мониторинг
Поддержка 4G, удаленный мониторинг и умная работа. Долгий срок службы Desian
Высококачественные компоненты Независимый дизайн воздуховодов
Таблица основных параметров
| Параметры системы | IPSVR50-0.4-SA | IPSVR30-0.4-SA |
| Мощность устройства | Трехфазный: 50kVA | Однофазный：30kVA |
| Способ монтажа | На столбе | |
| Диапазон входного напряжения | AC132V~264V (фазное напряжение) | |
| Номинальное напряжение изоляции | 1000V | |
| Конфигурация проводки переменного тока | Трехфазная четырехпроводная система, однофазная двухпроводная система | |
| Диапазон частот переменного тока | 50Hz±5% | |
| Габаритные размеры (В*Ш*Г) | 970mm*800mm*335mm | |
| Вес | ≤80kg | |
| Параметры производительности | IPSVR50-0.4-SA | IPSVR30-0.4-SA |
| Режимы работы | Режим регулирования напряжения, режим байпаса; Дополнительные функции: возможность компенсации гармоник напряжения, возможность компенсации трехфазного дисбаланса напряжения (трехфазные устройства) | |
| Диапазон выходного напряжения | 220V±10% (регулируемое фазное напряжение) | |
| Точность регулирования напряжения | ≤1% | |
| Время отклика | <2ms | |
| Эффективность системы | Нормальный режим >99%; Режим регулирования напряжения >96% | |
| Коэффициент нелинейных искажений выходного напряжения инвертора | ≤3% | |
| Коэффициент нелинейных искажений входного тока на стороне выпрямителя | ≤4 | |
| Перегрузочная способность* | 120 %/30min | |
| Другие параметры | IPSVR50-0.4-SA | IPSVR30-0.4-SA |
| Уровень шума | ≤50 dB (однофазный); ≤60 dB (трехфазный) | |
| Рабочая температура | -40℃~+50℃(>40℃ дератировать) | |
| Температура хранения | -40℃~+70℃ | |
| Степень защиты | IP54 | |
| Интерфейсы связи | Стандартные: 4G/Bluetooth, RS485, CAN; Дополнительные: GPRS, HPLC | |
| Рабочий дисплей | Bluetooth/4G-APP/Удаленная 4G-главная станция | |
| Локальный мониторинг | Регистрация неисправностей и запись сигналов, статистика и хранение данных | |
| Функции защиты | Перенапряжение, пониженное напряжение, перегрузка по частоте, пониженная частота, короткое замыкание переменного тока, перегрузка по току, перегрузка, перегрев, защита от удара молнии и т. д. | |
| Удаленное онлайн-обновление | D5P, микроконтроллер | |
| Способ охлаждения | Интеллектуальное воздушное охлаждение | |

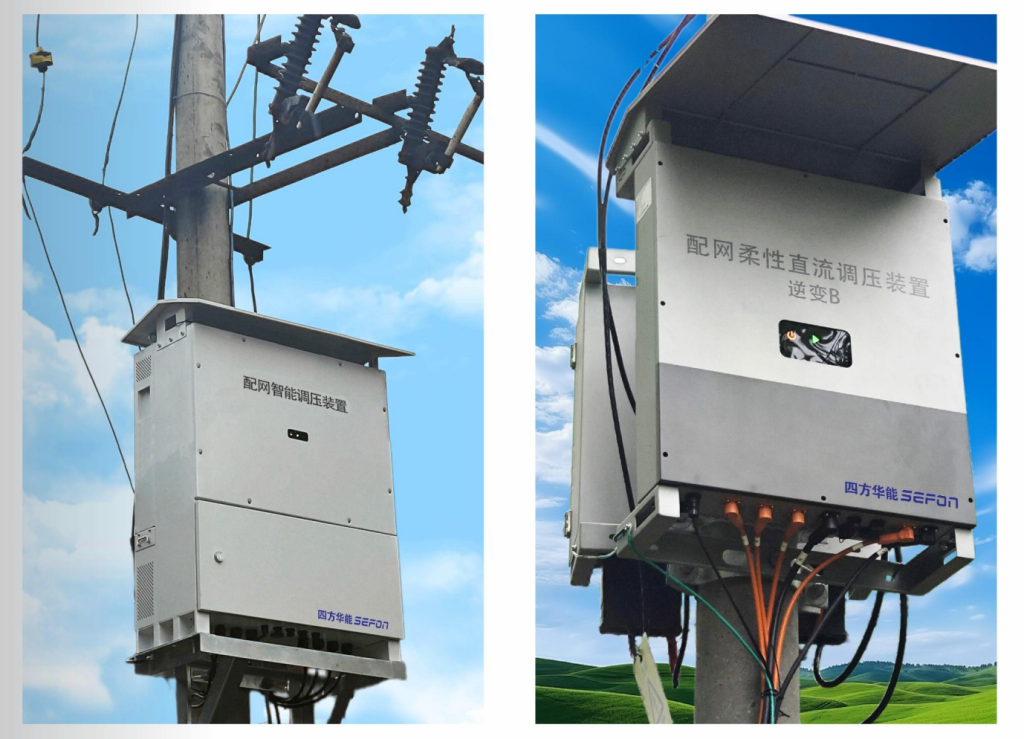

Установка
